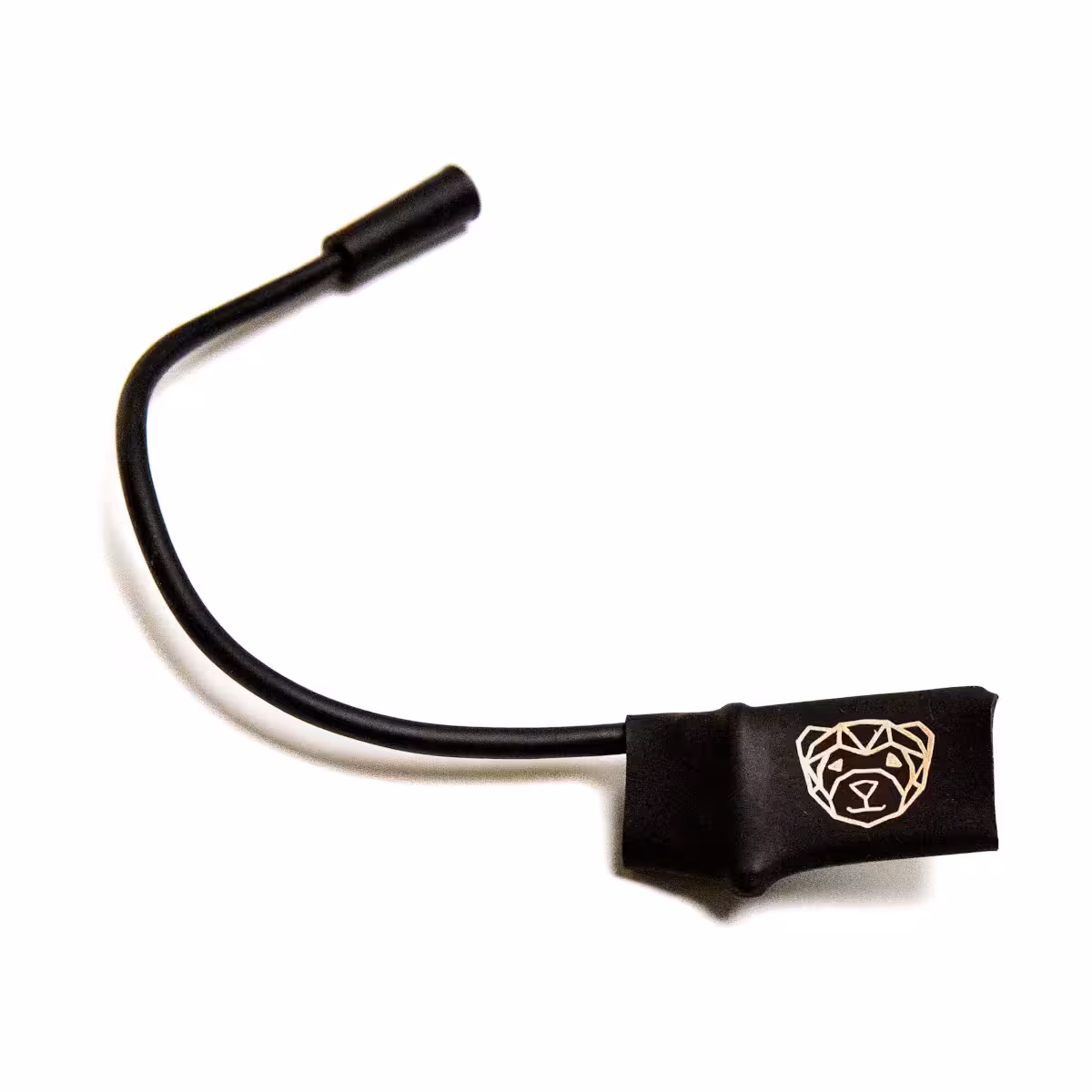

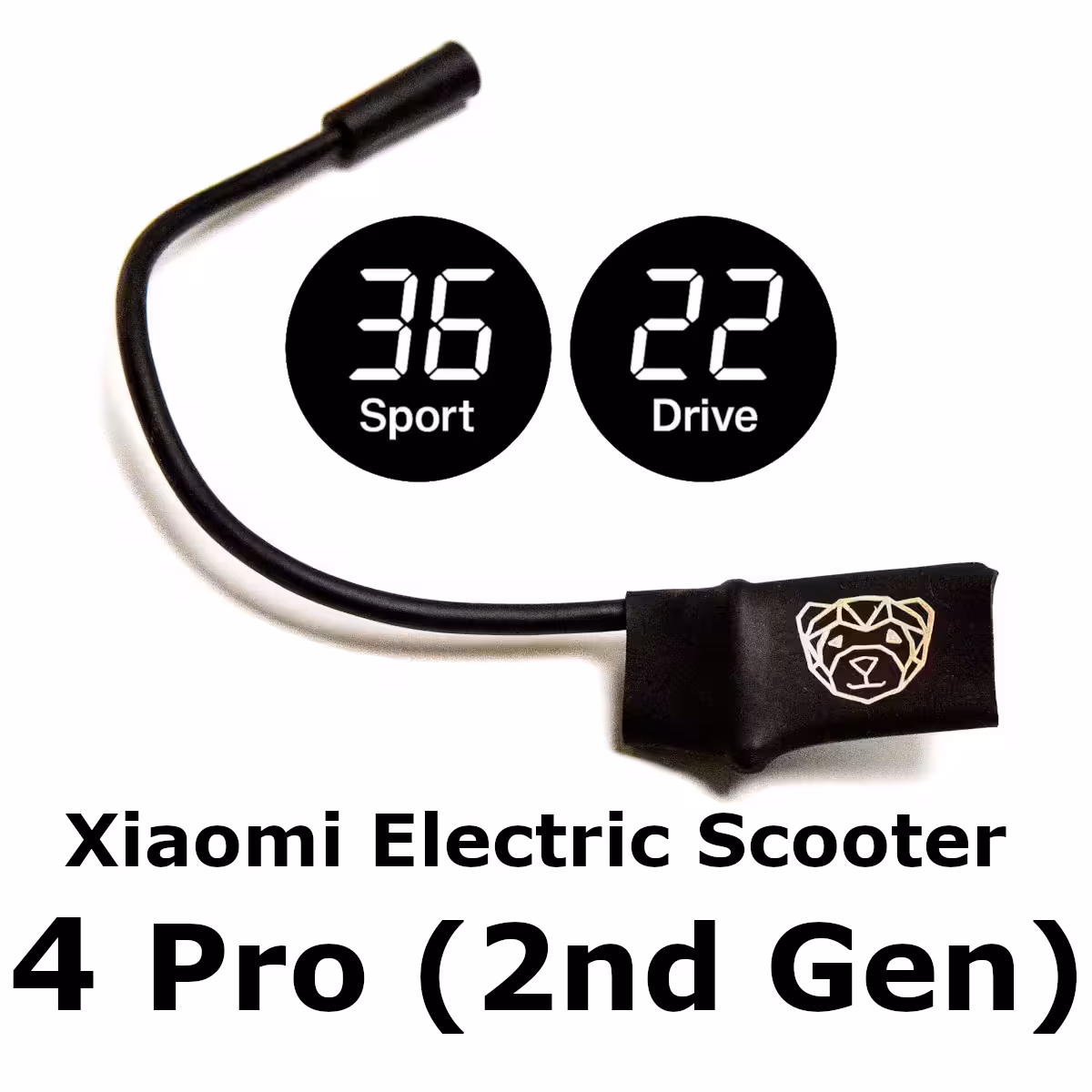

Jupoma Xiaomi 4 Pro (Gen2) Tuning Adapter

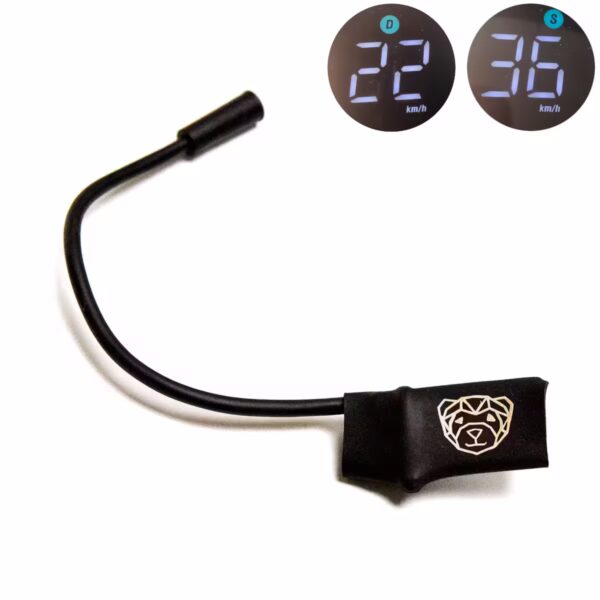

Tool zur Entfernung des Geschwindigkeitslimits für Xiaomi Electric Scooter 4 Pro (2nd Gen) im Sport Modus.

Wichtiger Hinweis: Das ist kein Tuning-Chip!

Dieser Adapter ist kein Tuning-Chip. Er ermöglicht ausschließlich die Installation einer alternativen Software auf den Xiaomi Electric Scooter 4 Pro (2nd Gen).

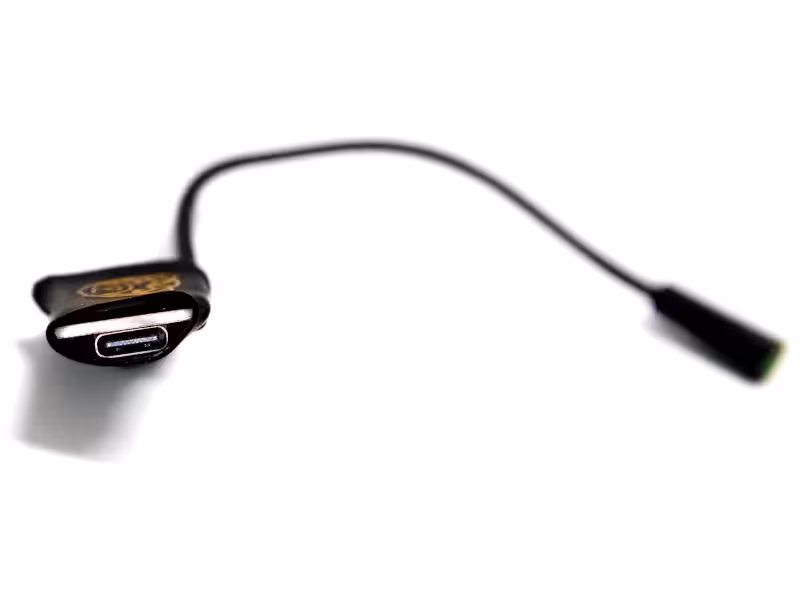

Was ist steckt im Jupoma Xiaomi MI 4 Pro (Gen2) Tuning Adapter?

• • FS232RL TTL Wandler mit USB-C (Windows 11 kompatibel).

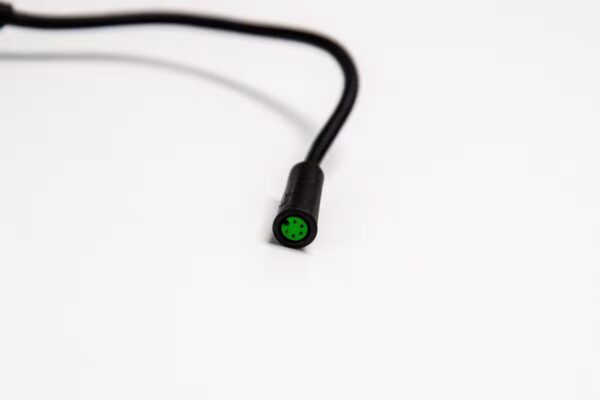

  • Weiblicher Juliet 5 Pin Kabel ca 15cm lang.
  • Fest verlötet mit Zugentlastung für erhöhte Haltbarkeit.
  • Im Schrumpfschlauch geschützt vor äußeren Einflüssen.
  • Jeder Adapter wird vor dem Versand auf Funktion getestet.
    Nur echt mit Jupoma Logo!

Muss ich den Jupoma-Adapter kaufen?

Nein, du kannst alternativ einen FT232RL TTL-Wandler und ein passendes Juliet-Kabel erwerben und die Verbindung selbst zusammenlöten.
Der Jupoma-Adapter erleichtert diesen Schritt, da er den aufwendigsten Teil des gesamten Prozesses bereits für dich erledigt.

RT232RL TTL Wandler selber bauen Anleitung und Verkabelung

Falls du keinen fertigen Jupoma-Adapter kaufen möchtest, bieten wir dir hier eine kostenlose Anleitung zur Herstellung unseres Adapters an.

Aber Achtung: Der Eigenbau erfordert einiges an Werkzeug, Zeit und Geschick. Wenn du bereits alle Werkzeuge besitzt, viel Geduld hast und Spaß am Basteln findest, kannst du es ausprobieren. Doch ein kleiner Tipp: Selber bauen ist nicht immer günstiger und oft aufwendiger, als es auf den ersten Blick scheint. 😉

Benötigtes Material und Werkzeug:

• • eBay Link -> FTDI Adapter USB auf TTL Serial Modul FT232RL Chip
  • 5-Pin Female Julet Cable 8mm (Wichtig: Keine 9 mm kaufen! 8 mm ist schwer zu bekommen.)
  • Abisolierzange
  • Lötkolben
  • Bleifreies Lötzinn
  • Multimeter
  • eBay Link -> Dritte Hand
  • (Optional: 25 mm Schrumpfschlauch und Kabelbinder)
  • Etwas Zeit

Wenn dir das zu kompliziert erscheint, erleichtert dir unser fertiger Adapter den Prozess erheblich – einfach bestellen, anschließen, fertig!

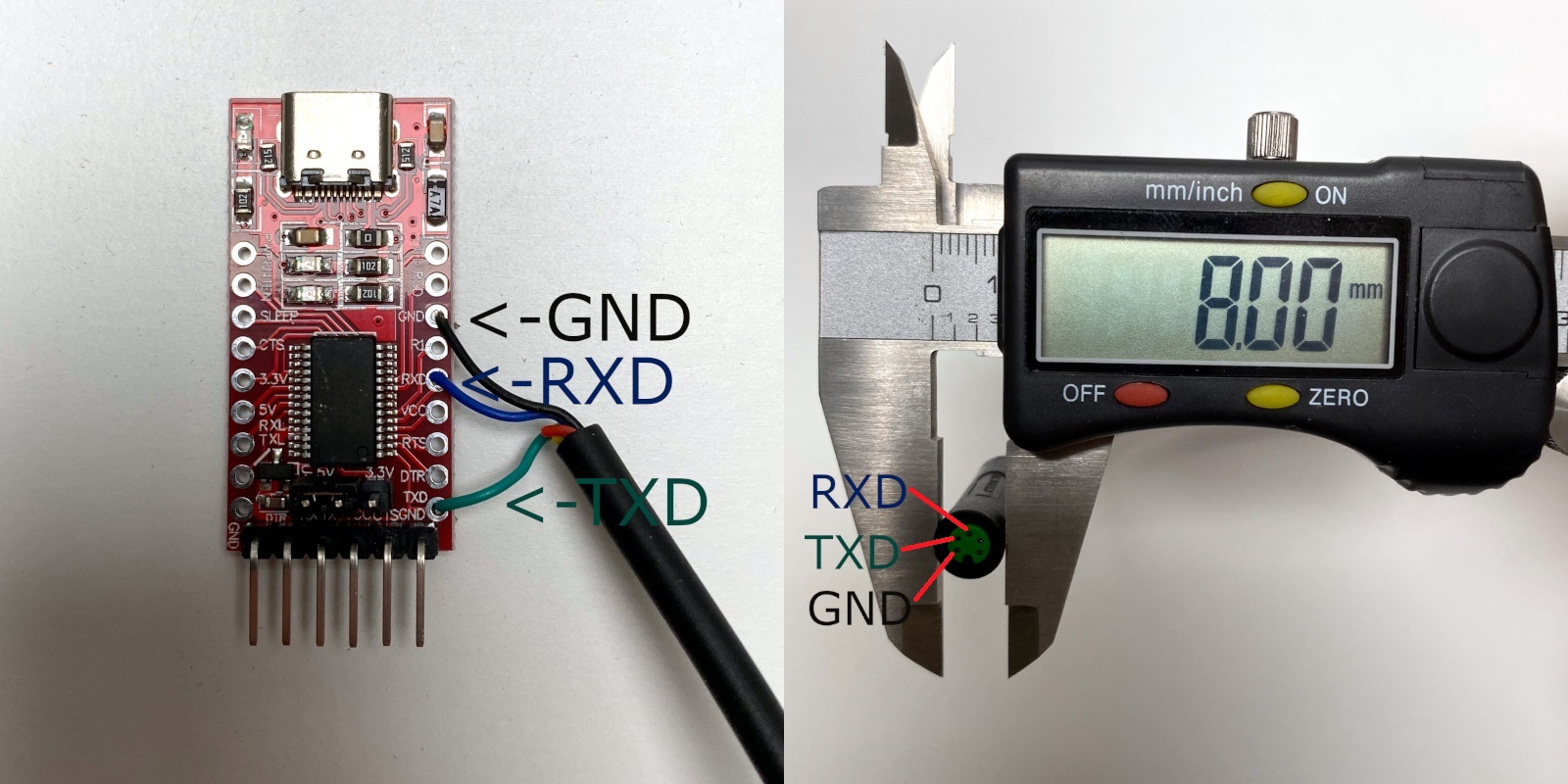

So wird es verkabelt und verlötet.

Die Farben deines Kabels können je nach Hersteller variieren und möglicherweise von unseren abweichen.

Benötigte Hardware

• • E-Scooter Xiaomi MI 4 Pro (Gen2)
  • Jupoma Hacking Tuning Adapter, oder ein selbst
  • gebauten FT232RL TTL Wandler
  • Windows PC
  • USB-C Datenkabel
  • 3-mm-Innensechskantschlüssel (im Lieferumfang
  • des E-Scooters enthalten)

Benötigte Software

Bitte lade eine Software herunter, mit der du eine modifizierte Firmware installieren kannst.
Beachte, dass wir keinen Support für Software von Drittanbietern anbieten.

Modifizierte E-Scooter Firmware aufspielen

1. 1. Stelle den E-Scooter in die Nähe deines PCs, sodass du ihn bequem mit einem USB-C-Kabel und dem Jupoma Tuning-Adapter erreichen kannst.
   2. Entferne die vier Schrauben des Lenkers mit dem 3-mm-Innensechskantschlüssel, der dem E-Scooter beilag.
   3. Schalte den E-Scooter ein.
   4. Zieh den Lenker heraus und löse vorsichtig die Steckverbindung zwischen Lenker und E-Scooter

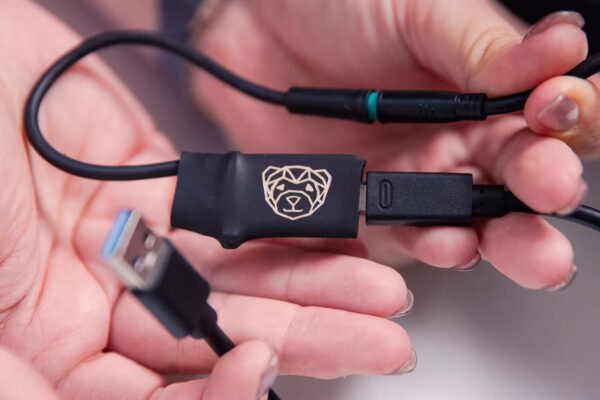

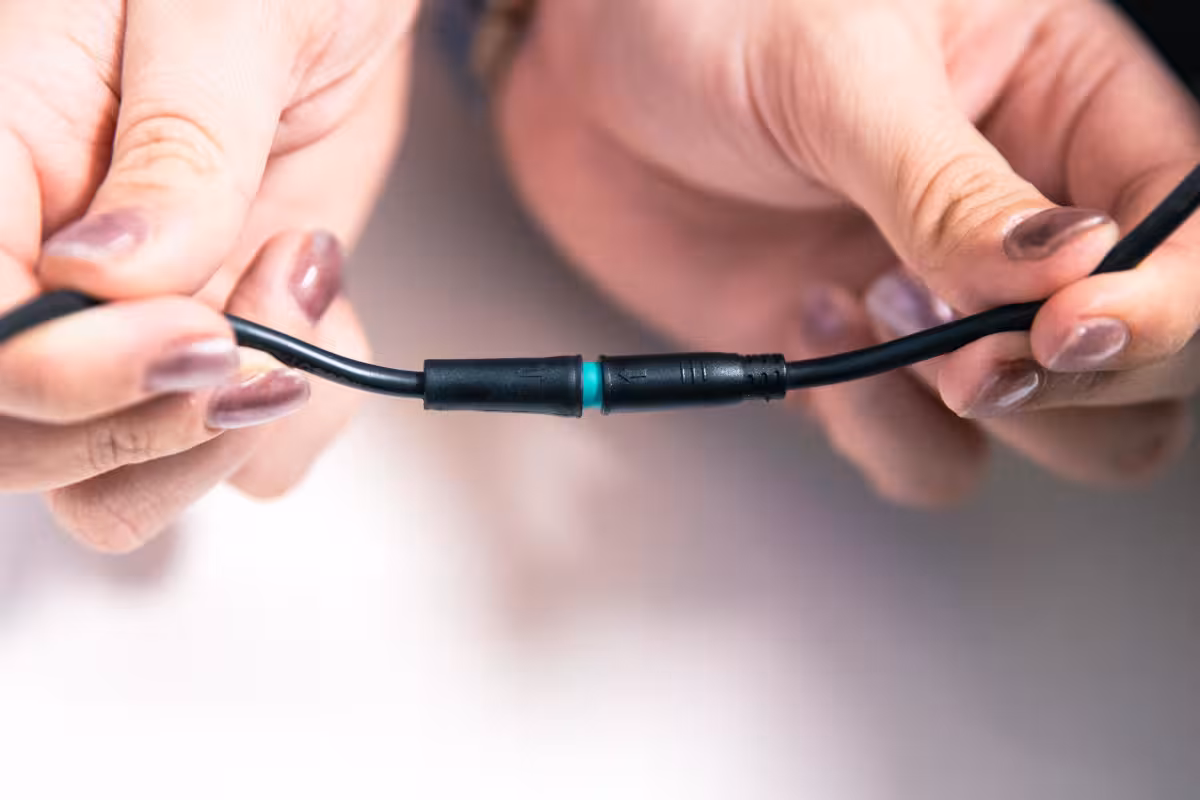

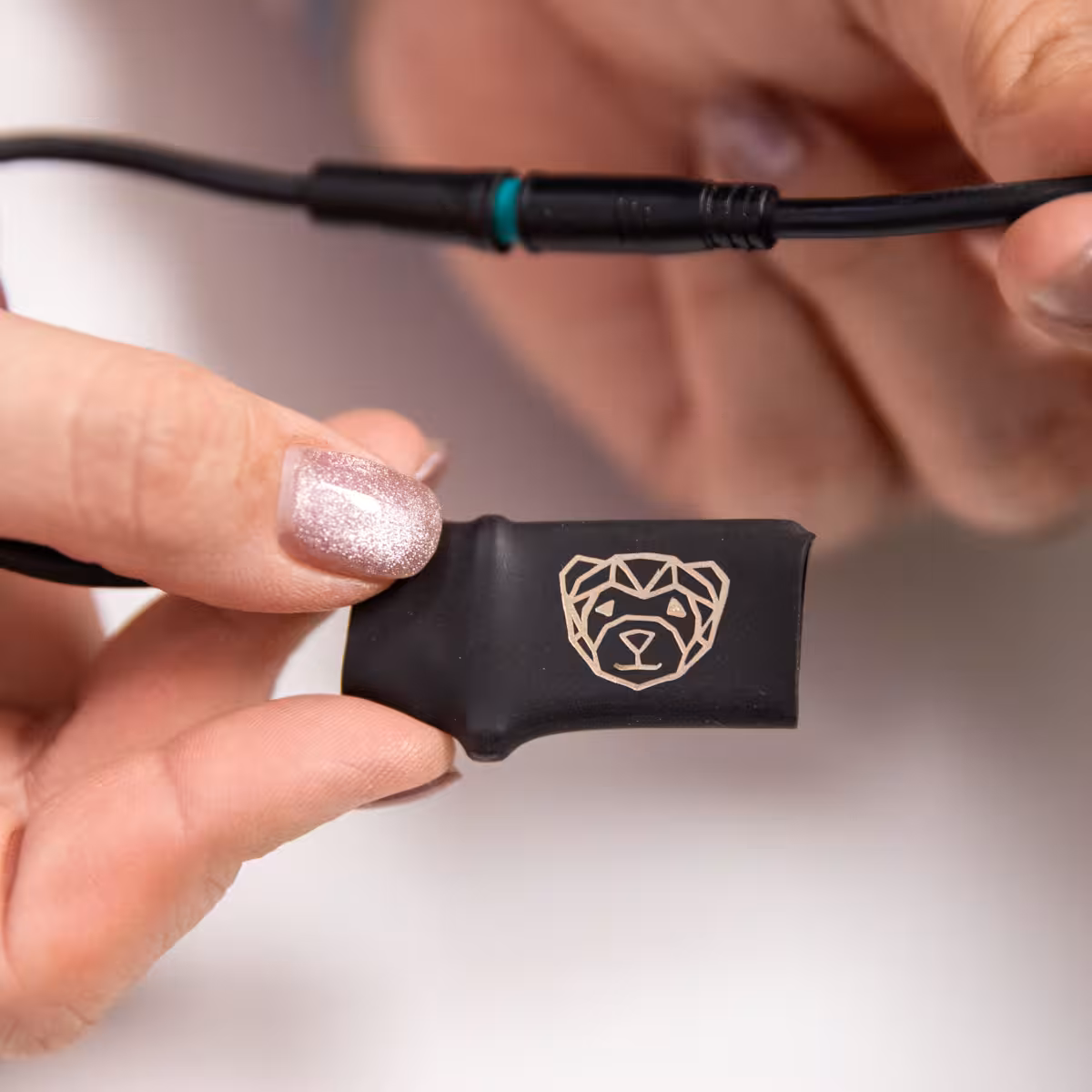

   5. Verbinde sehr vorsichtig den E-Scooter mit dem Jupoma Xiaomi MI 4 Pro (Gen2) Tuning-Adapter und achte darauf, dass die zwei Pfeile auf den Kabeln übereinstimmen.

Starte die Software zum aufspielen einer modifizierten Firmware.

1. 1. Wähle 4Pro2nd aus

   2. Wähle den richtigen Serial Port aus. Im Gerätemanager kannst du den Eintrag „USB Serial Port“ die COM Nummer auslesen.
   3. Wähle die Modifizierte Software aus
   4. Starte das Update

Das Update dauert etwa 5 Minuten.
Viel Spaß!

Piepen bei 30kmh abschalten

Ab 30km/h fängt das Dashboard dauerhaft an zu piepen.
Die Displayabdeckung entfernen, die 3 Schrauben lösen, mit einem Lötkolben den Piezo Lautsprecher entfernen.

FAQ

Fehlermeldung „Unexpected response. Invalid FW file?“
Lösung: Nochmal die Software aufspielen.

Bleibt bei 0% stehen.

1. 1. Schließe den Lenker erneut an, schalte den E-Scooter ein und starte das Update nochmals.
   2. Überprüfe im Gerätemanager, ob der Adapter erkannt wird, und wähle den richtigen COM-Port im Programm aus.

   3. Stelle sicher, dass der Treiber für den USB-Serial-Port (COM x) korrekt installiert ist.
   4. Verwende ein USB-C-Datenkabel. Bei vielen günstigen Geräten werden lediglich USB-C-Ladekabel ohne Datenleitungen mitgeliefert. Optisch sind diese oft nicht von USB-C-Datenkabeln zu unterscheiden. Indikatoren für ein reines USB-C Ladekabel: Diese Kabel sind in der Regel sehr lang und dünn.
   5. Falls ein selbst gebauter Adapter verwendet wird, überprüfe, ob dieser korrekt verkabelt ist.

Error: BLE_KEY does not match! Correct UID?

Bitte achte darauf, die MCU-Firmware herunterzuladen und nicht die reguläre Firmware.

Verliere ich die Garantie?

Ja

Darf ich damit im öffentlichen Straßenverkehr fahren?

Auf keinen Fall.

Kann das Tuning rückgängig gemacht werden?

Ja, indem eine unmodifizierte Software aufgespielt wird.

Bleibt die Seriennummer gleich?

Ja.
